İnşaatın 3 Temel Taşı: Uygulama Projesi, Shop Drawing ve As-Built Rehberi

Mimarlık ve inşaat sektörü, dışarıdan bakıldığında sadece beton, demir ve camdan ibaret gibi görünebilir. Ancak başarılı her yapının arkasında, birbirini takip eden ve kusursuz işlemesi gereken devasa bir "bilgi akışı" vardır. Bu akışın en kritik üç istasyonu ise şunlardır: Uygulama Projesi, Shop Drawing ve As-Built.

Sektör profesyonelleri arasında bile zaman zaman karıştırılan bu kavramlar, aslında bir binanın doğumundan yaşamına kadar olan sürecin teknik özetidir. Bu kapsamlı rehberde, bu üç kavramın ne olduğunu, birbirlerinden farklarını ve neden hayati öneme sahip olduklarını inceliyoruz.

1. Uygulama Projesi: "Niyet ve Tasarım"

Her şey bir fikirle başlar, ancak fikrin inşa edilebilir olması için Uygulama Projesi şarttır. Mimarlar, mühendisler ve danışmanların koordinasyonuyla hazırlanan bu proje seti, yapının "ne olacağını" tanımlar.

Temel Özellikleri:

• Yasal Zorunluluk: Ruhsat almak ve resmi süreçleri başlatmak için gereklidir.

• Genel Çerçeve: Binanın taşıyıcı sistemini, mekanik altyapısını, elektrik şaftlarını ve mimari yerleşimini belirler.

• Referans Noktası: İhaleye çıkılırken müteahhitlere verilen "Biz bunu istiyoruz" dokümanıdır.

Ancak uygulama projesi, sahadaki ustaya "bu vidayı şuraya at" demez. Genel sistemi tarif eder, detaylı imalat yöntemini değil.

💡 Kariyer Fırsatı: Uygulama projelerinde yetkinlik kazanmak ve BIM süreçlerine hakim olmak için Uygulamalı Revit Architecture Eğitimi ve taşıyıcı sistemler için Revit Structure (Betonarme-Çelik) Eğitimi programlarını inceleyebilirsiniz.

2. Shop Drawing (İmalat Resmi): "Nasıl Yapılacak?"

Uygulama projesi tasarımın "niyetini" gösterirken, Shop Drawing işin mutfağıdır; yani "nasıl" yapılacağının kılavuzudur. Genellikle yüklenici firmalar tarafından hazırlanır.

Sahada bir mermer kesilmeden, bir çelik profil kaynatılmadan veya bir mobilya üretilmeden önce, uygulama projesi referans alınarak shop drawing çizilir. Bu aşama, projenin kağıt (veya ekran) üzerindeki provasıdır.

Neleri İçerir?

• Milimetrik Ölçüler: Uygulama projesindeki "yaklaşık" ölçüler yerine, malzeme payları ve toleranslar dahil edilmiş gerçek üretim ölçüleri.

• Montaj Detayları: Bir cephe panelinin binaya hangi ankrajla tutunacağı veya asma tavanın taşıyıcı profillerinin yerleşimi.

• Çakışma Kontrolü (Superpoze): En kritik kısımdır. Elektrik tavasının havalandırma kanalına çarpmadığı, shop drawing aşamasında kontrol edilir. Böylece sahada "kır-dök" yapılmaz.

Önemli Not: Shop drawing bir onay mekanizmasıdır. Yüklenici çizer, mimar onaylar, sonra üretim başlar.

🚀 Uzmanlık Önerisi: Shopdrawing hazırlamak, sadece yazılım bilmeyi değil, malzeme ve detay bilgisini de gerektirir. Sektörde en çok aranan bu yetkinliği kazanmak için Revit Architecture Shopdrawing (Interior-Facade) Eğitimi ve Yapı Malzemeleri ve Yapım Yöntemleri Eğitimi kritik öneme sahiptir.

3. As-Built (Yapıldı Projesi): "Ne Yapıldı?"

İnşaat canlı bir süreçtir. Şantiyede evdeki hesap her zaman çarşıya uymaz. Statik zorunluluklar, malzeme tedarik sorunları veya işveren istekleri nedeniyle uygulama projesinden sapmalar olabilir.

İnşaat bittiğinde, binanın son halini belgeleyen projelere As-Built denir. Bu, tasarımın değil, gerçeğin resmidir.

Neden As-Built Olmadan Bina Yönetilemez?

• Görünmeyen Tesisat: Duvarlar kapandıktan sonra boruların veya kabloların tam olarak nereden geçtiğini sadece as-built projesinde görebilirsiniz.

• Tesis Yönetimi: 5 yıl sonra bir arıza olduğunda, bakım ekibi as-built projesine bakarak arızalı vanayı nokta atışı bulabilir.

• Yasal Belge: İskan alımı ve gelecekteki tadilatlar için binanın kimlik kartıdır.

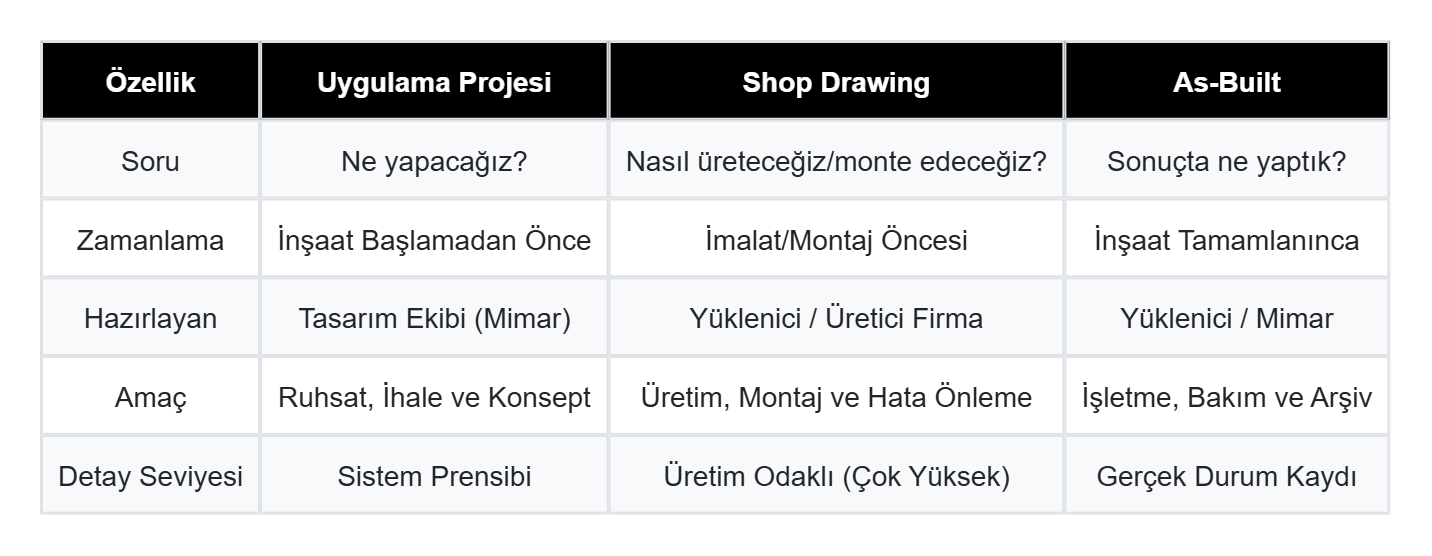

Karşılaştırma: Farkları Tek Bakışta Anlayın

Bu üç kavram arasındaki ilişkiyi ve farkları daha net anlamak için aşağıdaki tabloyu inceleyebilirsiniz:

Sektörde Fark Yaratmak İçin Eğitim Önerileri

Bu süreçlere hakim olmak, sadece teorik bilgiyle değil, doğru araçları ve yöntemleri kullanmakla mümkündür. Kariyerinizde bir adım öne geçmek için Sarissa Dijital Mimari Akademi'nin sunduğu şu eğitimlere göz atabilirsiniz:

• Tasarım ve Modelleme: Uygulamalı Revit Architecture Eğitimi

• Detay Çözümü ve Üretim: Revit Architecture Shopdrawing (Interior-Facade) Eğitimi

• Malzeme Bilgisi: Yapı Malzemeleri ve Yapım Yöntemleri Eğitimi

• Yönetim ve Koordinasyon: Proje Planlama ve Proje Yönetim Eğitimi

• Sürdürülebilirlik: Yeşil Bina Sertifika Sistemleri Eğitimi

Sonuç: Başarılı Projenin Altın Kuralı

Bir inşaat projesinin kalitesi, sadece kullanılan malzemenin lüks olmasıyla ölçülmez. Bilginin bu üç aşama arasındaki aktarımının ne kadar sağlıklı olduğu da kaliteyi belirler.

• Uygulama Projesi vizyonu çizer.

• Shop Drawing bu vizyonu hatasız gerçeğe dönüştürür.

• As-Built ise bu eseri geleceğe taşır.

Yatırımcılar, mimarlar ve yükleniciler bu üç aşamayı ne kadar koordineli yürütürse; zaman, bütçe ve kalite hedeflerine ulaşmak o kadar kolay olur.
